Temperiergeräte
Wasser

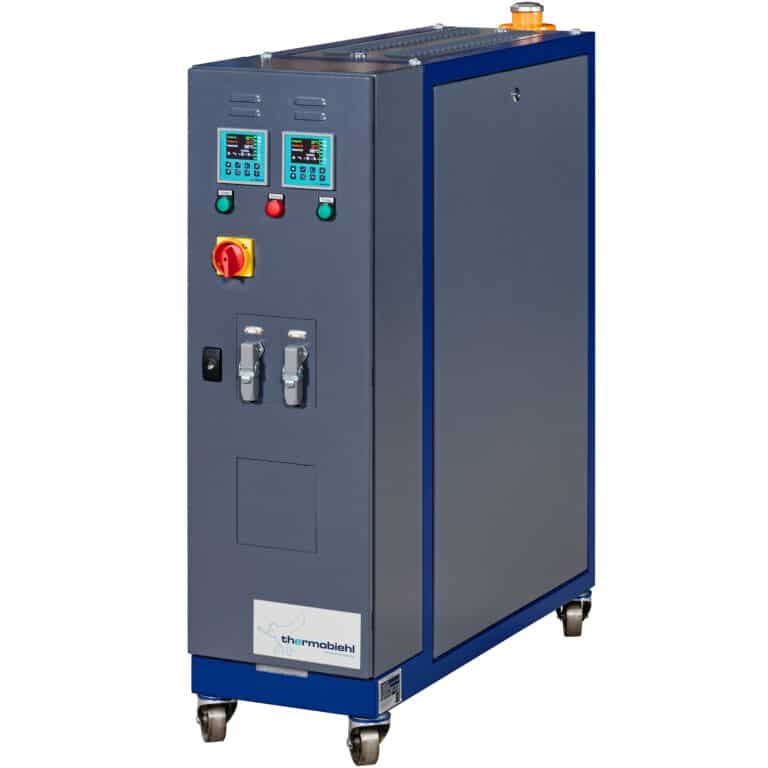

puffin

Unsere Temperiergeräte mit Wasser als Wärmeträgermedium erreichen Temperaturen bis zu 180 °C bei höchstem Sicherheitsstandard.
Jetzt anfragen

Temperierkreise

2

Temperaturbereich

20 bis 180°C

Steuereinheit

woodpecker

Pumpentyp

Peripheralradpumpe 46 l/min 7 bar / 58 l/min 10 bar

Unsere Baureihe puffin als Zweikreisausführung bietet ein leistungsstarkes und hocheffizientes Temperiergerät zur Temperierung von Verbrauchern im Temperaturbereich von 20 °C bis 180 °C. Mit seiner robusten und kompakten Bauform und gleichzeitig guter Zugänglichkeit bei Wartungsarbeiten können unsere Temperiergeräte in den unterschiedlichsten Produktionsumgebungen eingesetzt werden.

Ausstattung

Kompakte, wartungsfreundliche Bauform

Edelstahl

Sicherheitstemperaturbegrenzer mit Endabschaltung

Durchflussmessung über Temperaturdifferenz

Selbstoptimierende Steuereinheit

Leckagemeldung

Energiesparoption/Energiesparmotor

Trockenlaufschutz

Energiesparmotor

Entkalkungsfunktion Kühlkreislauf

Wochenzeitschaltuhr

Füllstandsüberwachung

Sie interessieren sich für Leihgeräte?

Wenn Sie Fragen zum Thema Leihgeräte haben oder eine Beratung benötigen, sprechen Sie uns gerne an. Wir helfen Ihnen hier gerne weiter.

Downloads

thermobiehl swift puffin-DE
Download
Ein Highlight des Temperiergeräts ist unsere Peripheralradpumpe in Kombination mit der Antriebseinheit. Dank hochwertiger Materialien und einer durchdachten Konstruktion ist die Pumpe extrem widerstandsfähig gegen Industriewasser und überzeugt durch ihre Langlebigkeit. Ein zusätzlicher Systemfilter steigert diese Robustheit und sichert eine effiziente sowie zuverlässige Temperierung.

Produktdaten

puffin

Temperierkreise
2
Steuerung
woodpecker
Max. Vorlauftemperatur
160 °C / 180 °C
Umlaufmenge Wasser
5,8 l
Heizleistung pro Kreis
12 kW / 18 kW
Kühlleistung Pro Kreis
85 kW
Fördermenge pro Kreis
46 l/min / 58 l/min
Leistungsaufnahme Motor
0,55 kW / 1,1 kW
Max. Pumpendruck
7 bar / 10 bar
Anschlussspannung
400V / 440V
Anschluss System- und Wasserkreislauf
IG ½”
Gewicht
230 kg
Abmessungen B/H/T
(350/1200/1200) mm

  • Bei Temperaturen über 100°C kommt es physikalisch zu einem Druckanstieg innerhalb des Temperiersystems. Dies kann bei unsachgemäßer Handhabung ein Risiko für den Anwender darstellen. Unsere Temperiergeräte bieten daher umfassende Sicherheitsfunktionen inklusive Hinweisinformationen, um den Anwender vor möglichen Gefahren zu schützen.



    • Softwaregestützte Sicherheitsabschaltung
    • dauerhafte Tankdrucküberwachung
    • Drucksicherheitsventil
    • automatische Druckentlastung bei Not-Aus
    • Sicherheitstemperaturbegrenzer mit Endabschaltung

  • Über die normale Serienausstattung eines Temperiergeräts hinaus bieten unsere Temperiergeräte standardmäßig noch weitere Ausstattungsmerkmale.



    • Schnittstelle RS 485
    • Regelung wahlweise über den Vor- oder Rücklauf
    • Sammelstörmeldung über LED
    • Externer Anschluss Aufheizen/Betrieb

  • Neben den unterschiedlichen Schnittstellenausführungen oder der Durchflussmessung kann in unseren Temperiergeräten ein Korrosionsschutzsystem verbaut werden. Hierüber wird das Korrosionsschutzmittel prozentual dem Temperiersystem zugegeben. Der Prozentsatz ist variabel einstellbar und kann an die jeweilige Wasserqualität im Unternehmen angepasst werden. So ist immer ein ausreichender Korrosionsschutz gewährleistet.



    • Schnittstelle Profibus
    • Schnittstelle Profinet
    • Durchflussmessung
    • Variables Korrosionsschutzsystem
    • Kernbruchüberwachung
